蚀性液体（W O G） 焊接类型：对焊（BW）、承接焊（SW）
SHUFA VALVE
摘要：Q61N焊接式高压球阀特性公称压力：16-32MPa 适用温度范围:-20～232℃～425℃ 适用介质:水、油、气及某些腐蚀性液体（W O G） 焊接类型：对焊（BW）、承接焊（SW）...
所属类别：焊接球阀

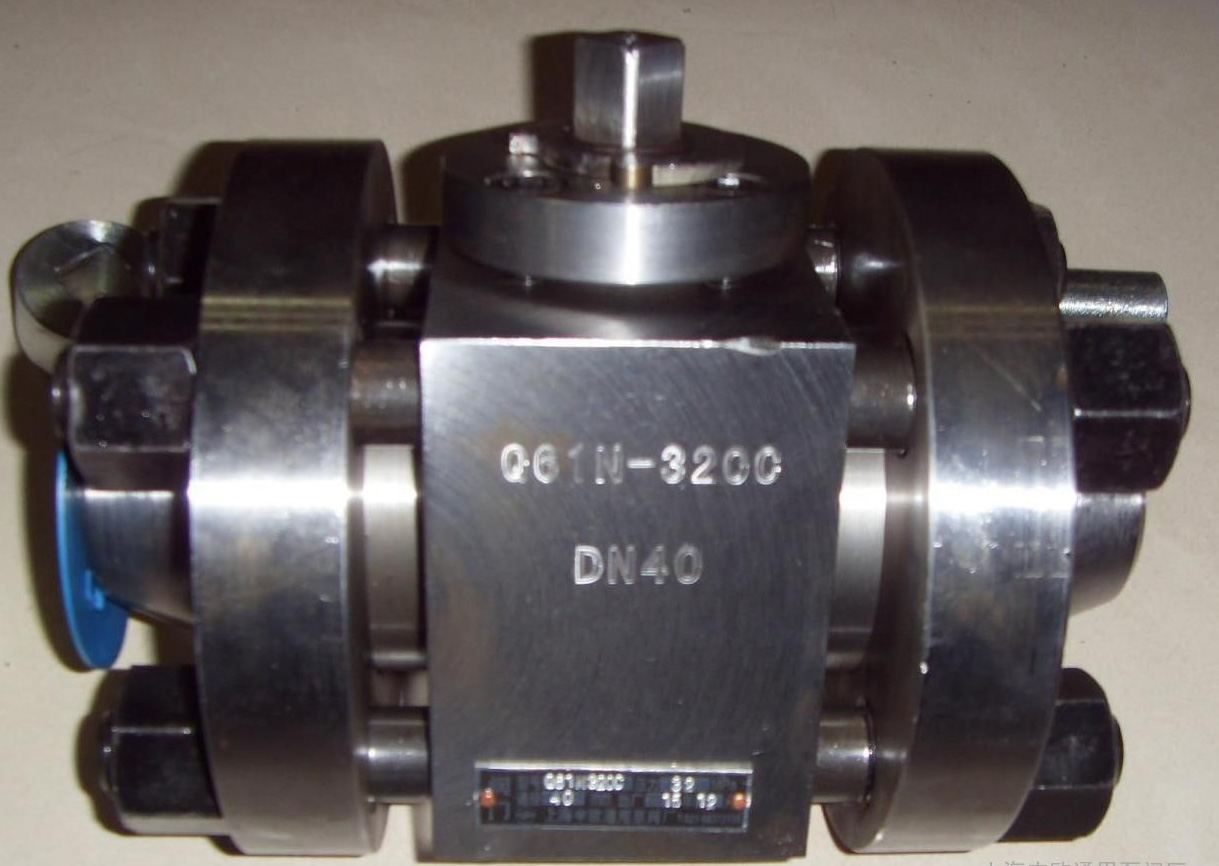

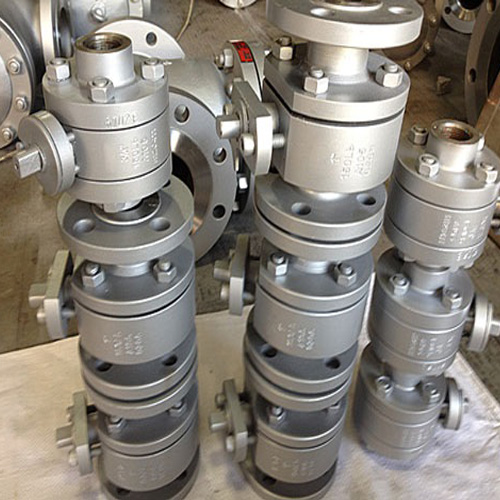

产品名称：Q61N焊接式高压球阀
产品标签：Q61Y锻钢焊接式球阀,高压焊接式球阀,锻钢对焊球阀
咨询热线：0577-67329790
联系邮箱：shufavalve@163.com
更新时间：2021-08-10 18:16:56
Q61N焊接式高压球阀产品介绍
|
高压球阀型号：Q61N Q61H |
高压球阀通径：10MM-600MM |
高压球阀使用压力：10MPA -40MPA |
|
高压球阀连接方式：焊接连接 |
高压球阀操作方式：手动 |
高压球阀主要功能：起开关作用 |
|
高压球阀使用介质：水.油品.蒸汽 |
高压球阀材质：A105锻钢 304锻不锈钢 |
高压球阀标准：机械部标准或定做非标 |
高压球阀特性公称压力：16-32MPa 适用温度范围:-20～232℃～425℃ 适用介质:水、油、气及某些腐
蚀性液体（W O G） 焊接类型：对焊（BW）、承接焊（SW）
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C |
A105、45 |
1Cr18/Cr18Ni9Ti |
铸 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸类 |
Q61N-160/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q61N-160/320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
锻钢焊接式高压球阀主要外形尺寸:
|
型号 |
公称通径 |
尺寸(mm) |
|||||||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||||||
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
||||
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|||||
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|||||
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|||||
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|||||
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|||||
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|||||
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|||||
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|||||
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|||||
